磁悬浮轴承是一种利用可控电磁力使转子悬浮而没有机械接触 的高性能机电一体化支承轴承。与传统滚珠轴承、滑动轴承以 及油膜轴承不同，磁悬浮轴承采用电磁力基于反馈控制的原理 具备无摩擦、无损、高速度、高精度、低功耗等一系列独特性 能，因而广泛应用于高速、高精度的旋转机械。

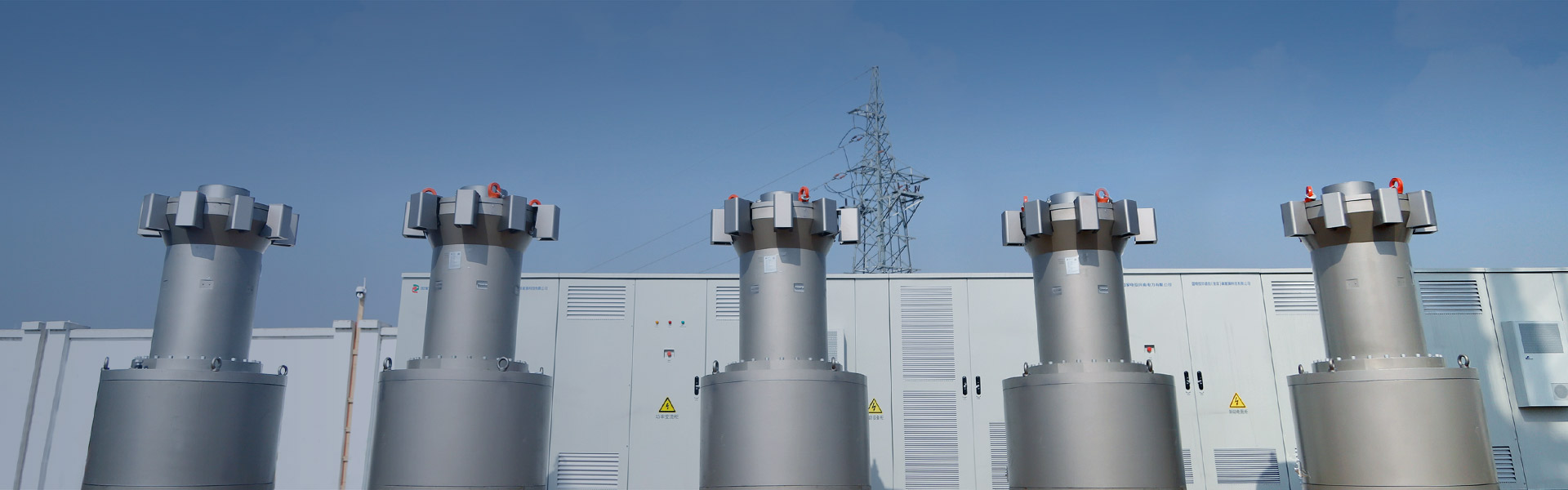

特别地，磁悬浮轴承在飞轮储能系统中实现了超高速和高轴承寿命，提高了飞轮系统的稳定性和储能效率。
| 型号 | 轴承类型 |
最大承载 （kN） |
刚度 （kN/mm） |
悬浮精度 （um） |
工作电流 /电压 |
冷却方式 | 工作环境 |
| R68 / 131 | 电磁 | 2.35 | 5.05 | ＜5 |
≤15A ≤1000V |
自冷 风冷 水冷 |
-40℃~120℃ 高真空 高湿 |
| R27 / 27 | 电磁 | 0.15 | 0.37 | ||||
| R88 / 110 | 混合 | 1.00 | 8.90 | ||||
| R31 / 37 | 混合 | 0.08 | 0.47 | ||||
| A3080 | 电磁 | 1.50 | 5.50 | ||||
| A506 | 电磁 | 0.35 | 1.00 | ||||
| A4500 | 混合 | 3.00 | 3.20 | ||||
| A757 | 混合 | 0.13 | 0.14 | ||||
| L18 | 电磁 | 10 | 2.95 | ||||
| L36 | 电磁 | 40 | 18 | ||||
| L82 | 电磁 | 45 | 27 | ||||
| L147 | 电磁 | 100 | 60 | ||||
| L162 | 电磁 | 150 | 44 | ||||
| L71 | 混合 | 20 | 12.5 |
控制器是磁悬浮轴承控制系统中的核心部分之一。
控制器的性能可决定整个磁悬浮轴承系统的性能。控制器 的控制规律可决定轴承系统的动态性能以及刚度、阻尼和 稳定性。
| 项目 | 高压五轴主动磁轴承控制器 | 低压五轴混合磁轴承控制器 |
| 功率等级 | 5000VA | 170VA |
| 母线电压 | 300VDC | 60VDC |
| 通道数 | 10 | 5 |
| 安装方式 | 可拆卸式 | 可拆卸式 |
| 冷却方式 | 风冷 | 自然冷却 |
| 防护等级 | IP20 | IP20 |
|
外形尺寸 （W*D*H） |
442mm* 400mm* 264mm | 265mm* 300mm* 210mm |
电涡流位移传感器是一种基于阻抗变换原理的高性能感应 式测量传感器，它能准确测量被测体的相对位移变化。
电涡流位移传感器可长期可靠工作，具有结构简单、体积 小、性能稳定等优点，在测量轴的位移、振动以及轴转速 中广泛应用。
| 项目 | ECS-D5 | ECS-D8 | ECS-D12 |
| 有效量程（mm） | 1 | 2 | 4 |
| 灵敏度（V/mm） | 20 | 20 | 5 |
| 非线性度（%） | 0.3 | 0.3 | 0.5 |
| 最高分辨率（um） | 0.2 | 0.4 | 0.4 |
| 最大带宽（kHz） | 10 | 15 | 15 |
| 温度漂移（中点） | 0.1%F.S./℃ | 0.09%F.S./℃ | 0.09%F.S./℃ |
| 运行温度范围 | -20℃~100℃ | -20℃~100℃ | -20℃~100℃ |
| 输入/输出电压 | +/- 15VDC / ±10V | +/- 15VDC / ±10V | +/- 15VDC / ±10V |
| 防护等级 | IP65 | IP67 | IP67 |
| 标配靶件 | 45#、GH4169 | 45#、GH4169 | 45#、GH4169 |
